罗赞带你了解气动球阀的工作原理、结构分类、用途

发布时间:2020-05-22   关注次数:

气动球阀是一种常用的控制元件,是由旋塞阀演变而来具有相同的旋转90度动作,不同的是旋塞体是球体,有圆形通孔或通道通过其轴线。本文主要介绍气动球阀的用途及优点,希望可以帮助大家更好的应用产品。

气动球阀工作原理:

气动球阀只需要通过压缩空气进入气动执行器,气源带动球芯旋转0-90度的操作和很小的转动力矩就能控制球阀的开关,可根据工况需求装配阀门定位器,从而控制球阀球芯的开度来对介质流量进行调节。球体绕阀体中心线作旋转来达到开启,有圆形通孔或通道通过其轴线。当球心旋转到90°时阀门处于紧闭状态,当执行器工作时,只需很小的转动力矩就能将阀门关紧严密,从而可达到快速截断切断的原理。

气动球阀结构分类:

气动球阀根据结构区别可分为开关型气动球阀和调节型气动球阀,开关式只有开启和关闭两个动作,而调节式则可以控制流量大小!

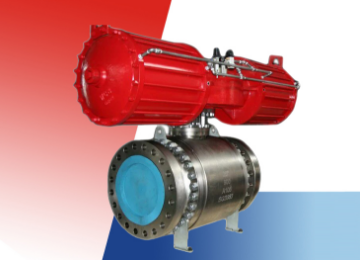

气动球阀

1、开关型气动球阀的阀芯一般为O型球芯,O型球阀阀芯为浮动式精密铸件,流道口与管道口径相同,主要是作为截断开关使用。

2、调节型气动球阀的阀芯为V型球芯,采用固定式结构,球芯上带有V型切口,在执行器上加装定位器可实现对含纤维、颗粒状介质比例调节。

气动球阀的用途

气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

气动球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

气动球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。

文章来自:http://www.legend-pv.com/

本文关键词:气动球阀
