气动蝶阀有哪些不同类型？ 如何工作

气动蝶阀有哪些不同类型？

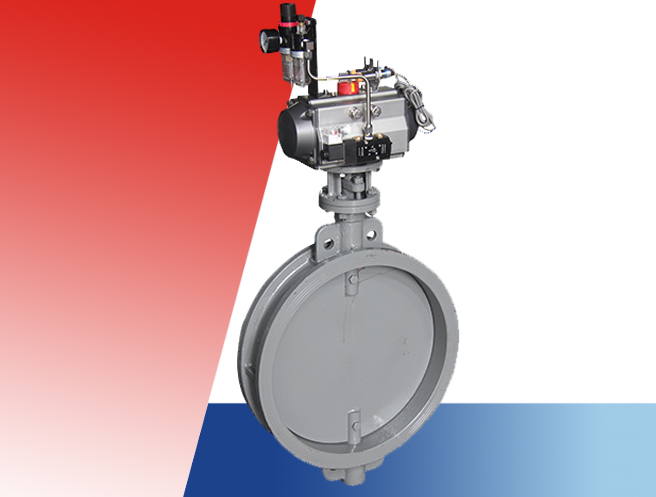

气动蝶阀是一种常用的阀控制装置，它使用圆形蝶板随阀杆旋转以打开和关闭，因此ji活该动作的气动阀主要用作截止阀。将会被使用。气动蝶阀种类繁多，下面我们将详细介绍气动蝶阀的分类，希望对大家有用。

气动法兰蝶阀，气动法兰蝶阀该产品由橡胶密封蝶阀，碳钢或不锈钢阀板和阀杆组成。在低于80-120°C的温度下，它适用于调节气管道的流量，例如供水/排水，食品，化学药品，石油，电力，纺织品和造纸，并切断介质。

气动调节蝶阀是围绕垂直于通道（阀板）的固定轴旋转的阀，由活塞型双作用或单作用（弹簧复位型）气动执行机构和蝶形阀组成。高性能旋转阀。电动，气动阀定位器或电磁阀，空气过滤器减压装置，带限位开关的类型调节或截止阀（阀位置回声装置），可实现工艺管道中的流体介质和两种流体介质的比例调节安排截止控制以提供对流量，压力，温度，液位和其他参数的自动控制。气动对夹蝶阀具有新颖的结构，其构造对应于在狭窄的管道空间中形成的短距离对夹结构，并且根据国家标准不存在外部泄漏或内部泄漏。

气动橡胶衬里蝶阀，连接方法为法兰，卡箍，密封衬有丁腈橡胶，乙丙橡胶，耐热乙丙橡胶，橡胶，氯丁橡胶，氟橡胶，聚四氟乙烯。对于介质的化学性质，还有更多合理的选择。

气动氟衬里蝶阀，防腐氟衬里蝶阀采用两件式阀体组合，阀座和阀体衬里一体化，当阀工作时，全塑料阀座并且只有塑料衬里的蝶板才与介质接触。它可以承受除熔融碱金属和元素氟以外的所有介质的腐蚀。 D71F46阀杆与蝶板（锻造）集成在一起，并且表面均匀覆盖有一层FEP。阀体通道的内表面光滑，流体阻力低，CV值高，流量大，扭矩中等。采用四级密封结构，在密封表面外侧装有耐热，耐老化的SI橡胶弹性垫片阀座。介质零泄漏。

空气流通蝶阀的特点是阀板和阀座之间的间隙很小，适用于空气流通不良的环境。

气动蝶阀的主要特点如下。创新的设计，合理的设计，的结构，轻巧，操作方便，启闭迅速。伸缩式蝶阀不仅可以调节和切断流量，还可以补偿由于管道中的温差引起的热膨胀和收缩。它也方便了阀门的安装，更换和维护。密封件可以调节和更换，具有优良的密封性能。

气动蝶阀的工作原理

蝶板由阀杆驱动，旋转90°即可打开和关闭一次。您可以通过更改蝶板的偏转角来控制介质的流动。常用的蝶阀包括圆片蝶阀和法兰蝶阀。对夹式蝶阀使用双头螺栓将阀连接在两个管道法兰之间。法兰式蝶阀在阀上有一个法兰，并且阀的两端都通过螺栓法兰连接到管道法兰上。

气动蝶阀蝶阀是一种阀，其关闭部分（盘或蝶板）是盘形的，围绕阀轴旋转以打开和关闭，主要用作管道的截止阀和节流阀。我会。蝶形阀的开/关部分是盘形的蝶形板，可以通过绕阀体的轴线旋转来打开/关闭和调节。从完全打开到完全关闭，蝶形阀通常小于90°。蝶阀和蝶杆没有自锁功能。蜗杆减速器必须安装在阀杆上，以定位蝶板。通过使用蜗轮减速器，不仅蝶板具有自锁功能，而且蝶板可以停在任意位置，并且可以提高阀的操作性能。工业蝶阀的特点是耐高温，适用压力范围高，阀的公称直径大，阀体由碳钢制成，阀板密封环使用金属环代替橡胶环。大型高温蝶阀由钢板焊接而成，主要用于高温中烟气管道和燃气管道。
