气动阀门应该如何正确操作？

2022-10-12 关注次数：

气动阀门相比普通阀门其实zui主要的是多了一个气动活塞执行机构。

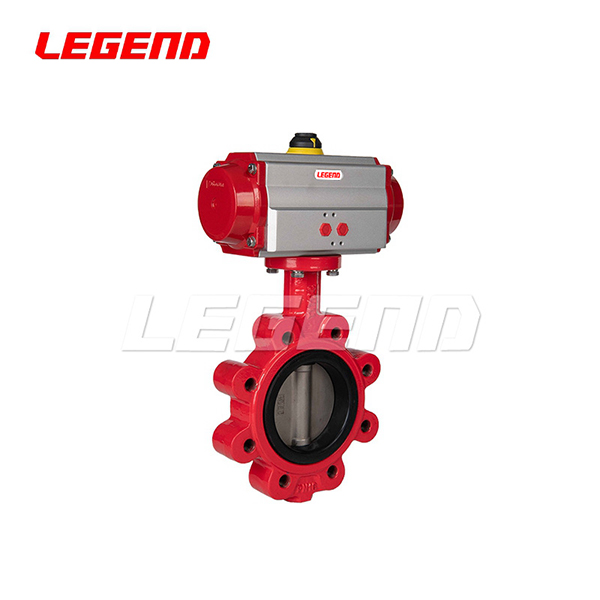

气动阀门相比普通阀门其实zui主要的是多了一个气动活塞执行机构。其组成部分为：调节螺栓、执行机构箱体、曲臂、气缸体、气缸轴、活塞、连杆、万向轴。与人力操作不同，它是采用压缩空气作动力源，通过活塞的运动带动曲臂进行90度回转，达到使阀门自动启闭。以气动蝶阀为例，其就是由执行机构和调节机构组成，执行机构在这里主要起到推力作用。可以按控制信号压力的大小产生相应的推力，推动调节机构动作。而调节机构就是指与介质直接接触的阀体了，气动蝶阀可以更省力精que的调节流体流量。

气动阀按控制方式分开关型和调节型两大类，一个开关两位控制，一个比例式调节。气动开关型阀门包含了气动执行器、阀门、电磁阀、限位开关、气动处理三联件、手动操作机构、消声器、快插接头、空气压缩机，气管等。其中限位开关、气源处理三联件、手动操作机构、消声器、快插接头是可根据现场实际情况自由选配的。气动调节型阀门主要包括了气动执行器、阀门、气电定位器、气源处理三联件、手动操作机构、消声器、快插接头、空气压缩机气管等，这里的手动操作机构、消声器、快插接头也是可根据现场实际情况选配。


以上就是气动阀门的构成，那么气动阀门如何正确操作呢？具体方式如下：

1、气动阀门在操作时一律按照顺时针启闭。

2、人工启闭管网中的气动阀门启闭转数不宜过多，大口径阀门在200-600转内即可。

3、较大启闭力矩在管道公压状况下宜为240N-m，这是为了方便当只有一个人时的启闭操作。

4、气动阀门启闭操作端应为方锥，且尺寸标准化，并面向地面，以便人们可直接从地面操作。带轮盘的阀门不适用于地下管网。

5、为保证不启闭过度，启闭程度的刻度线，应醒目的铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面。一旦启闭调节标准后，应以铆钉锁定。

6、若气动阀门埋设较深，要设置稳固牢靠的加长杆设施便于人员观察操作。管网中的气动阀门也不适宜下井作业。
