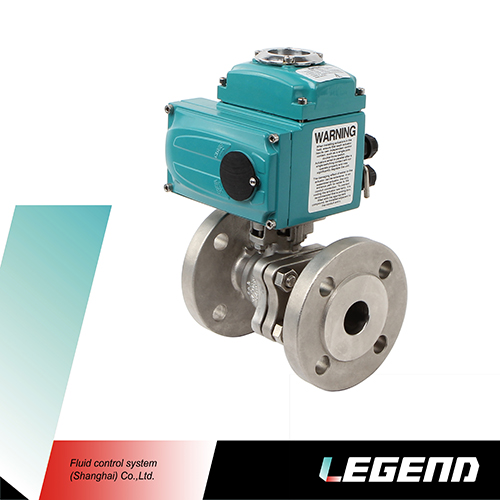

电动阀门的功能要求与选择注意

2022-10-24 关注次数:

电动阀门功能要求

根据工程控制要求,对电动阀门来讲,其控制功能是由电动装置来完成的。使用电动阀门的目的,就是对阀门的开、闭以及调节联动实现非人工的电气控制或计算机控制。目前的电动装置使用已不只是为了节省人力了。由于不同厂家产品的功能和质量差异较大,因此,选择电动装置和选择所配阀门对工程同等重要。

阀门电动装置是实现阀门程控、自控和遥控不可缺少的设备,其运动过程可由行程、转矩或轴向推力的大小来控制。由于阀门电动装置的工作特性和利用率取决于阀门的种类、装置工作规范及阀门在管线或设备上的位置,因此,正确选择阀门电动装置,对防止出现超负荷现象(工作转矩高于控制转矩)zhi关重要。


选择电动阀门应注意以下几点:

1、操作力矩操作力矩是选择阀门电动装置的zui主要参数,电动装置输出力矩应为阀门操作zui大力矩的1.2~1.5倍。

2、操作推力阀门电动装置的主机结构有两种:一种是不配置推力盘,直接输出力矩;另一种是配置推力盘,输出力矩通过推力盘中的阀杆螺母转换为输出推力。

3、输出轴转动圈数阀门电动装置输出轴转动圈数的多少与阀门的公称通径、阀杆螺距、螺纹头数有关,要按M=H/ZS计算(M为电动装置应满足的总转动圈数,H为阀门开启高度,S为阀杆传动螺纹螺距,Z为阀杆螺纹头数)。

4、阀杆直径对多回转类明杆阀门,如果电动装置允许通过的zui大阀杆直径不能通过所配阀门的阀杆,便不能组装成电动阀门。因此,电动装置空心输出轴的内径必须大于明杆阀门的阀杆外径。对部分回转阀门以及多回转阀门中的暗杆阀门,虽不用考虑阀杆直径的通过问题,但在选配时亦应充分考虑阀杆直径与键槽的尺寸,使组装后能正常工作。

5、输出转速阀门的启闭速度若过快,易产生水击现象。因此,应根据不同使用条件,选择恰当的启闭速度。

6、阀门电动装置有其特殊要求,即必须能够限定转矩或轴向力。通常阀门电动装置采用限制转矩的连轴器。当电动装置规格确定之后,其控制转矩也就确定了。
