调节阀的执行机构

2022-11-07 关注次数:

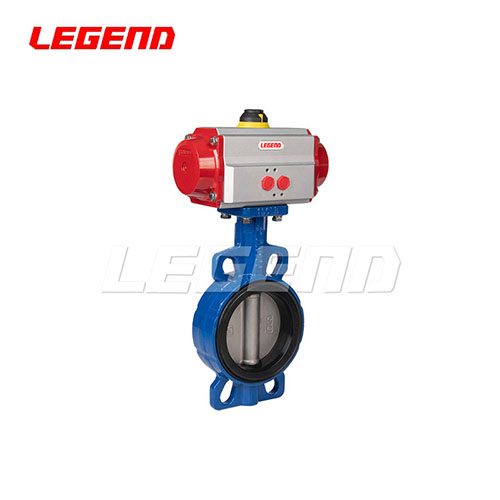

调节阀执行机构

为了使调节阀正常工作,配用的执行机构要能产生足够的输出力来保证高度密封和阀门的开启。


对于双作用的气动、液动、电动执行机构,一般都没有复位弹簧。作用力的大小与它的运行方向无关,因此,选择执行机构的关键在于弄清zui大的输出力和电机的转动力矩。对于单作用的气动执行机构,输出力与阀门的开度有关,调节阀上的出现的力也将影响运动特性,因此要求在整个调节阀的开度范围建立力平衡。


对执行机构输出力确定后,根据工艺使用环境要求,选择相应的执行机构。对于现场有防爆要求时,应选用气动执行机构。从节能方面考虑,应尽量选用电动执行机构。若调节精度高,可选择液动执行机构。如发电厂透明机的速度调节、炼油厂的催化装置反应器的温度调节控制等。


调节阀的作用方式只是在选用气动执行机构时才有,其作用方式通过执行机构正反作用和阀门的正反作用组合形成。组合形式有4种即正正(气关型)、正反(气开型)、反正(气开型)、反反(气关型),通过这四种组合形成的调节阀作用方式有气开和气关两种。

对于调节阀作用方式的选择,主要从三方面考虑:a.工艺生产an全;b.介质的特性;c.保证产品质量,经济损失zui小。
