气动蝶阀用在哪

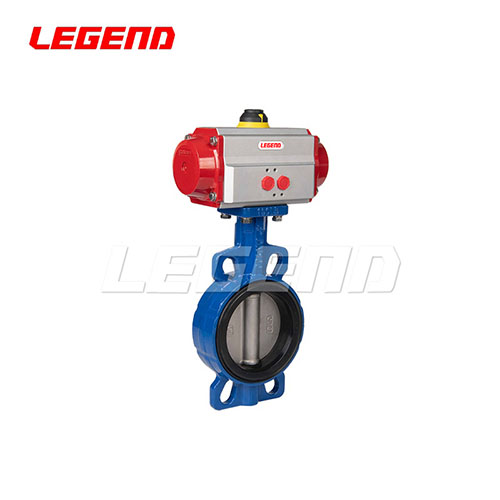

2022-11-14 关注次数：气动蝶阀是蝶阀的阀体加装上气动执行机构的一种阀门,驱动气动蝶阀开关的是压缩空气。
那么通常气动蝶阀用在哪里呢?它的作用有哪些呢?
一般情况下,气动蝶阀都安装在小口jing管道上, 用于控制水、蒸汽、空气泥浆、油品以及各种腐蚀性介质等流体的流动。
气动蝶阀的体积小重量轻,安装以及维护保养都很方便。上面我们提到气动蝶阀是 有压缩空气来驱动的,对于空气质量有很高的要求,所以气动蝶阀的驱动装置还包含各种附件,如空气过滤减压阀、气动电磁阀、定位器等,前者的作用是过滤空气中杂质以及水分,后者的作用是控制执行机构的的开和关。
气动蝶阀的工作原理
气动蝶阀通过定位器、电磁阀或者其它设备,吸收到干燥、润滑的空气,并控制它们,将这些气体传送到气动执行器的缸体内,并将空气压缩 ,成为气动执行器工作的气源,当缸体内的压缩空气传入气动执行机构的气室时,气压作用在活塞上,产生的推力带动输出轴旋转,同时驱动阀杆和蝶板转动,便完成蝶阀的-一个启闭动作。气动蝶阀利用压缩空气推动执行器内多组组合气动活塞运动,传力给横梁和内曲线轨道的特性,带动空芯主轴作旋转运动,压缩空气 气盘输zhi各缸,改变进出气位置以改变主轴旋转方向,根据蝶阀所需旋转扭矩的要求,可调整气缸组合数目,带动蝶阀工作。
给气动蝶阀加一一个阀门定位器,可以精que开度调节。还可以采用智能型定位器与现场总线连接，检测气动蝶阀工作状态。
