气动蝶阀工作原理与结构设计解析

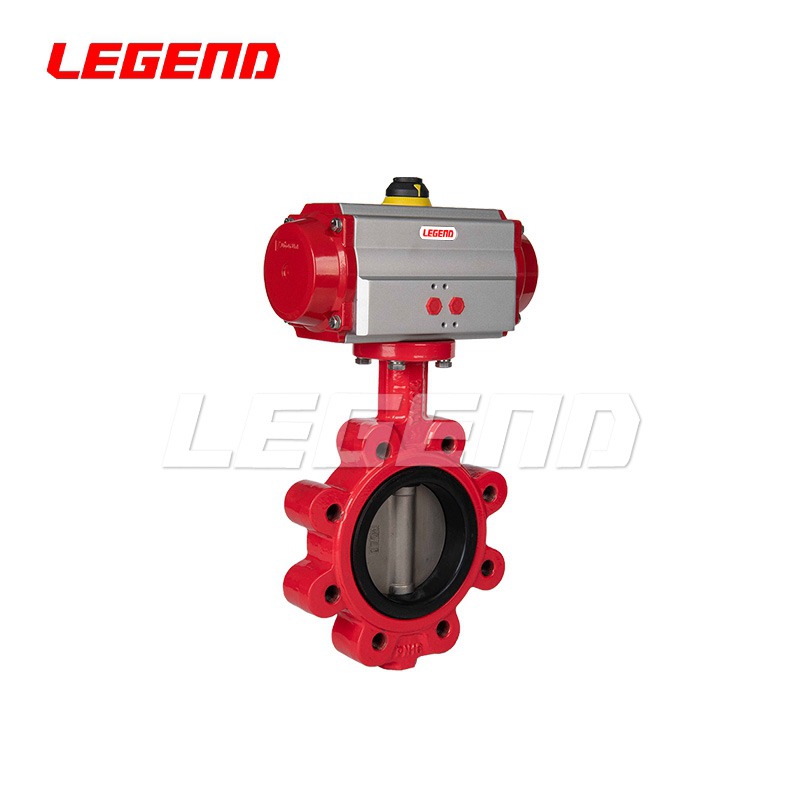

2024-07-17 关注次数:气动蝶阀是一种以压缩空气为动力源,通过气动执行驱动蝶板旋转以实现阀门开启或关闭的装置。其在结构设计和工作原理上的特点,以下是详细的解析:
结构设计
气动执行器:这是气动蝶阀的动力来源,通常包括气缸、活塞、弹簧、密封件等部件。气缸内部有多个组合气动活塞,当压缩空气输入时,活塞受到推力或拉力,通过传动将此力量转换为旋转运动。
蝶板:蝶板是阀门的核心部件,通常呈圆形或略带椭圆形,中心有一个轴孔,通过阀杆与气动执行器相连。蝶板的边缘设计有密封面,用于与阀座接触,控制流体的通过。
阀体与阀座:阀体是容纳蝶板和流体的主体部分,内部有流道,两侧设有与蝶板相匹配的阀座,阀座材料依据流体性质选择,以确保良好的密封性能。
阀杆与连接件:阀杆连接蝶板和执行,传递运动。对夹式设计通过螺栓将阀体固定在管道上,减少了安装空间和成本。
密封件:包括蝶板边缘的密封圈和阀座的密封面,通常采用耐磨损、耐腐蚀的材料,如橡胶、聚四氟乙烯(PTFE)等,以保证良好的密封效果。
工作原理
开启过程:当气动执行器接收到控制信号,压缩空气进入气缸,推动活塞带动阀杆旋转,使蝶板绕轴线旋转并逐渐远离阀座,直至完全开启,允许流体自由通过。
关闭过程:相反,当控制信号指示关闭,气缸内气压改变,活塞反向移动,阀杆带动蝶板旋转并紧密贴合在阀座上,形成密封,阻止流体流通。
调节功能:蝶板的旋转角度可根据需要调节,实现对流体流量的连续控制。通过控制气动执行器的输入气压,可以微调蝶板的位置,从而改变流体通道的开口面积。
双向密封:某些气动蝶阀设计有双向密封能力,即使在反向流体压力下也能保持良好的密封性,这通常依赖于蝶板和阀座的设计,以及密封材料的弹性。
气动蝶阀以其结构简单、操作快速、维护方便、适用范围广等优点,在石油、化工、水处理、冶金、电力等行业中得到了广泛应用。
