气动衬氟蝶阀工作原理及结构特点

2024-08-16 关注次数：

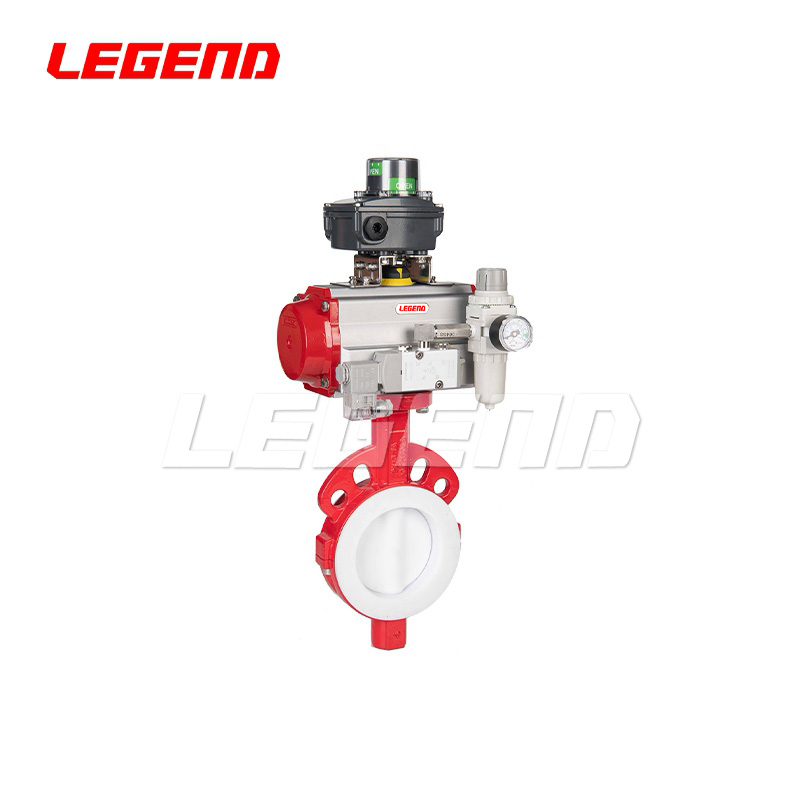

气动衬氟蝶阀是一种专为腐蚀性介质设计的自动控制阀门，其工作原理结合了气动执行的驱动力与蝶阀结构的简洁性。当压缩空气输入气动执行器，通过活塞或膜片的往复运动，传递力量给阀杆，使蝶板绕着中心轴旋转。蝶板从关闭位置（与阀座完全贴合）旋转至开启位置（与管道流道对齐），完成介质流通的控制。旋转角度通常在0°到90°间变化，确保了快速且可靠的开关操作。

结构特点方面，气动衬氟蝶阀特别注重防腐蚀性能。阀体内壁及蝶板表面均衬有聚四氟乙烯（PTFE）等氟塑料材料，这种材料具有优异的化学稳定性，能抵御多种强酸、强碱及溶剂的侵蚀，有效保护阀体不受介质腐蚀。阀门的主体由高质量金属铸造或锻造而成，保证了机械强度和耐用性，而衬里的精细加工确保了良好的密封效果，即使在温度（通常在-50℃至150℃范围内）下也能维持稳定的密封性能。

此外，气动衬氟蝶阀设计有灵活的法兰连接方式，便于安装与维护，且阀体通常设计成两片式结构，便于现场检修和衬里更换。驱动装置不仅提供必要的动力，还可能配备手动 override 装置，以备自动系统故障时的手动操作需求。整体而言，气动衬氟蝶阀以其出色的耐腐蚀性、操作简便性和较长的使用寿命，在化工、制药等行业中扮演着关键角色。
