气动球阀的组成部分

2022-11-24 关注次数：

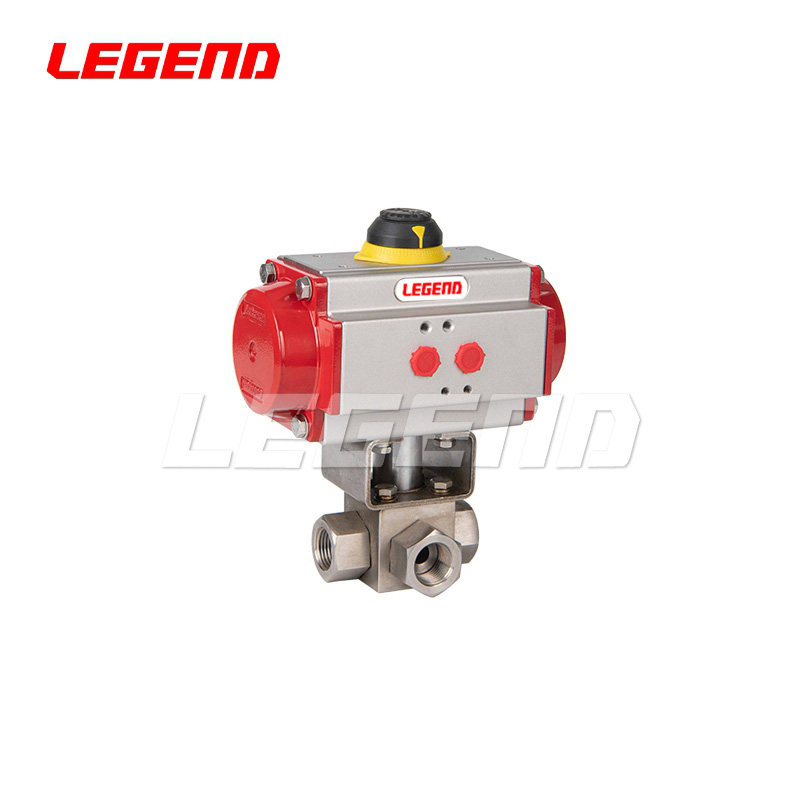

气动球阀是球阀配上气动执行器，气动执行器的执行速度相对较快。气动球阀通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在控制室里就可以控制阀门的开关，不需要跑到现场或者高空和危险地带来手动控制，在很大程度上节约了人力资源以及时间和an全性。

1.球阀阀体

球阀的连接方式可以根据管道管径和螺纹来定制不同的连接方式。球阀可用于的管道介质为水、液体、汽体、油类及一般腐蚀性介质；

2.手轮机构

手轮机构在气动阀门断气断电的情况下可进行手动控制，维持生产正常进行。手轮盘显示有OPEN和SHUT的方向。手轮有两个功能切换：手动和自动控制。

手动时，逆开顺关，转动手动盘，连接轴也跟着转动。

拉杆向上拉动，切换杆放下，手动则转为自动控制，

此时转动手轮，连接轴保持不动只能通过气动控制。

拉杆向上拉动，切换杆向上，手动则转为手动控制，

此时转动手轮，就能直接控制阀门的开与关。

3.电磁阀

电磁阀用于气动启闭的电控操作，功率小。有两种连接方式：板接式和管接式。管接式背面有两个连接孔可以与气动执行器上的进气孔直接相连；

电磁阀底端有三个孔，中间是进气孔，两端是排气孔。板接式电磁阀工作是通过切换气源进气口，实现阀门开启关闭作用。它顶部有两个连接孔与气动执行器上的进气孔需要开气管连接，根据现场要求，可以安装任意位置。

4.限位开关

限位开关内部结构有2个凸轮、2个微动开关、1个接线端和1个连接轴。凸轮与微动开关闭合，连接PLC可以使PLC形成一个电回路，PLC回路灯亮；

凸轮与微动开关断开，连接PLC可以使PLC形成一个断路，PLC回路灭，以此来实现阀门远程位置的反馈。下端连接轴与气动执行器顶部连接轴相连。根据气动执行器开关实现90度开位与关位。

5.气动执行器

气动执行器是气动阀门的动力部件。气动执行器上两个连接孔，分别对应开位与关位。由气源推动活塞活动，使气动执行器实现90度转换，达到阀门开关作用。气动执行器顶部与限位开关连接，通过连接轴的转动，使限位开关与气动执行器保持开关位置同步。气动执行器底部与阀门或手轮机构连接，使其保持开关位置同步一致。
