气动蝶阀的组成部分

2022-11-26 关注次数：

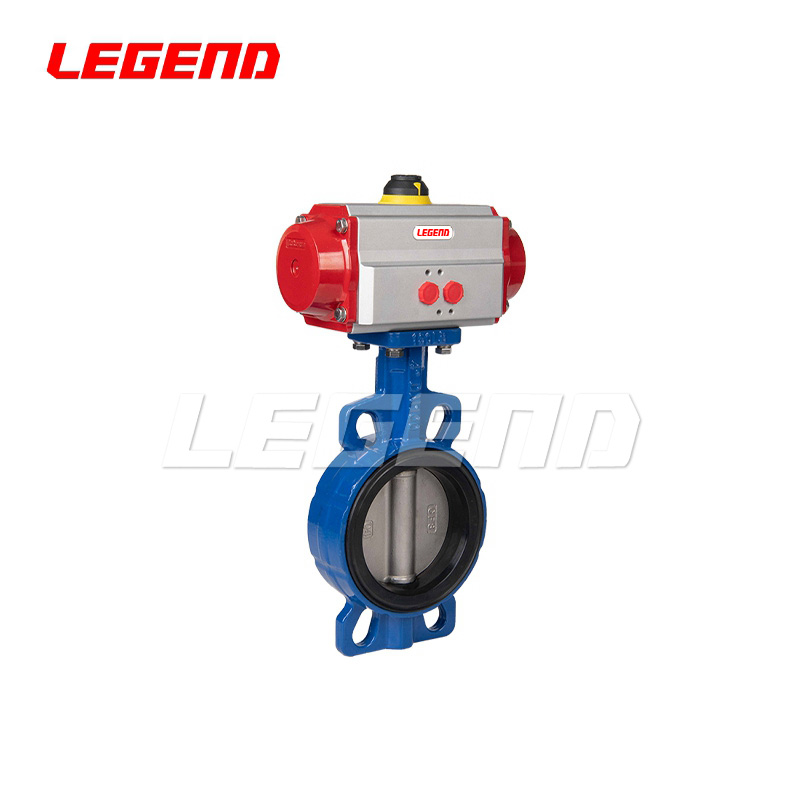

气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性，以实现启用动作的气动阀门，主要做截断阀使用，亦可设计成具有调节或段阀兼调节的功能，蝶阀在低压大中口径管道上的使用越来越多。那么气动蝶阀都由哪些配件组成呢？

1.手轮机构

手轮机构是在气动蝶阀断气断电的情况下能进行手动控制，维持生产正常进行。可进行手动和自动控制两种功能切换。

手轮盘显示有OPEN和SHUT两个方向。手动时，逆开顺关，转动手动盘，连接轴也跟着转动。拉杆向上拉动，切换杆放下，手动则转为自动控制，此时转动手轮，连接轴保持不动只能通过气动控制。拉杆向上拉动，切换杆向上，自动则转为手动控制，此时转动手轮，就能直接控制阀门的开关。

2.电磁阀

电磁阀是用于气动蝶阀启闭的电控操作，功率小。它有两种连接方式：板接式和管接式。管接式电磁阀背面有两个连接孔可以与气动执行器上的进气孔直接相连，底端有三个孔，中间是进气孔，两端是排气孔。

板接式电磁阀工作是通过切换气源进气口，实现阀门开启关闭作用。顶部有两个连接孔与气动执行器上的进气孔需要开气管连接，根据现场要求，可以安装任意位置，底端三个孔，中间是进气孔，两端是排气孔。

3.限位开关

限位开关的内部结构有两个凸轮、两个微动开关、接线端和连接轴。凸轮与微动开关闭合，连接PLC可以使PLC形成一个电回路，PLC回路灯亮；凸轮与微动开关断开，连接PLC可以使PLC形成一个断路，PLC回路灯灭，来实现阀门远程位置反馈。下端连接轴与气动执行器顶部连接轴相连。根据气动执行器开关实现90度开位与关位。

4.气动执行器

气动执行器是气动蝶阀的动力部件。有两个连接孔，分别对应开位与关位，由气源推动活塞活动，使气动执行器实现90度转换，达到阀门开关作用。

气动执行器顶部与限位开关连接，可以根据连接轴的转动，使限位开关与气动执行器保持开关位置同步一致。

气动执行器底部与阀门或手轮机构连接，使阀门与手动机构或阀门始终与气动执行器位置同步一致。

5.蝶阀阀体

蝶阀是用于管道介质的开关控制，可控水、液体、汽体、油类、粉体、蒸汽腐蚀性等介质，根据不同的介质，可选择相符的阀门。通过转动阀杆，顺时针关阀板与阀座完全密封达到管内介质阻流；逆时针开90度，阀板完全打开，管内介质可流通。
