气动阀门型号|气动阀门原理|气动阀门安装

气动阀门型号

气动阀门的常用设计和制造标准是:GB,美国,欧洲,日本,德国等。

气动阀门的常用材料是:铸铁,球墨铸铁,碳钢,不锈钢,铝合金等。

气动阀门公称直径:DN25,DN32,DN40,DN50,DN65,DN80,DN100,DN125,DN150,DN200,DN250,DN300,DN350,DN400,DN450,DN500,DN600,DN700,DN800,DN900,DN1000,DN1200等。

气动阀门的公称压力一般为:PN0.6MPa,PN1.0MPa,PN1.6MPa,PN2.5MPa,PN4.0MPa,PN6.4MPa,PN10.0MPa,PN16.0MPa等。

气动球阀型号:q644f、q645f、q641f、q641h、q641y、q647f-10、q647f-16、q647f-25、q647f-64、q647f-160、vq647h

气动闸阀型号:pz673h、pz641h、z641h-16c、z641w-16p、z641w-16r、z641w-25r、z641w-25r、z641w-40p、z641w-40r、z641w-64p、z641w-64r

气动蝶阀型号:d671f-10、d671f-16、d641x-10、d641x-16、d673h-10、d673h-16、d673h-25、d673h-40、d673h-64、d673h-100

气动止回阀型号:h644h、h647h

气动截止阀型号:j641h、j644、j661y、dsj661h

气动角座阀型号:y615w、KST-46、HS-YGB-001T

气动阀门工作原理

气动阀门是气动执行器使用压缩空气进入气动执行器以移动活塞并旋转或提升扭力轴以驱动阀杆。

气动阀门可分为三种类型:单作用,双作用和智能调节型。单作用气动执行器具有弹簧驱动的活塞结构。有两种类型,打开和常闭。即,空气是开放的或没有空气。当活塞被弹簧推动而阀关闭时,阀通常关闭。当气体进入气缸时,阀关闭,而当气体关闭时,带有活塞阀的弹簧打开阀。这个结构是开放的。必须注意防止弹簧在长时间压缩后失去作用。双作用型是开启和关闭的原理。双作用气动阀门必须配备一个2位5通电磁阀。当来自端口A的气体进入气缸时,活塞旋转,扭矩阀关闭。阀门打开时,气体通过端口B进入并从端口A断开。活塞驱动扭矩阀打开。

气动阀门定位器作用

气动智能控制阀与在气动执行器上增加一个定位器和一个2位5通电磁阀结合使用。如果需要调节和控制介质的流量,可以将其放在定位器上。调整弱电流信号(例如4zhi20mA)的流量。由于控制阀的阀杆处于中间阶段,因此会影响流阻。阀杆必须长时间浸入介质中。对于高压腐蚀性流体介质,应选择不锈钢或更好的材料以防止阀杆变形。还是腐蚀。如果气动阀中的气压不足,则无法有xiao地控制气动阀门。例如,您需要在要求苛刻的工程或危险系统中添加手动附件。

气动阀门附件

气动阀门三元组包括空气过滤器,减压阀和润滑器。根据工作条件的要求,气动阀门还可以安装相关配件,例如执行器的定位器,比例阀和限制器。开关,行程开关,2位5通电磁阀,变速箱,传感器,手动配件等。

气动阀门安装

气动阀门主要由压缩空气驱动。气动阀门的主要安装方法是

1、在安装和使用之前,应仔细检查气动阀门,以确保其正常工作。在正常情况下,必须对气动阀门进行其他处理。

2、安装气动阀门时,阀和管道法兰应尽可能同心。另外,必须加强支撑,以防止阀门受到其他外力的影响,从而损坏阀门的中央密封圈并使阀门变形。这会导致阀开关在使用过程中变得无响应,从而无法.正常使用和操作。

3、气动阀门和气动组件提供的电源必须干净整洁。请勿使用油或水,以免妨碍气动阀门的操作和操作,并影响正常操作。

气动阀门图片

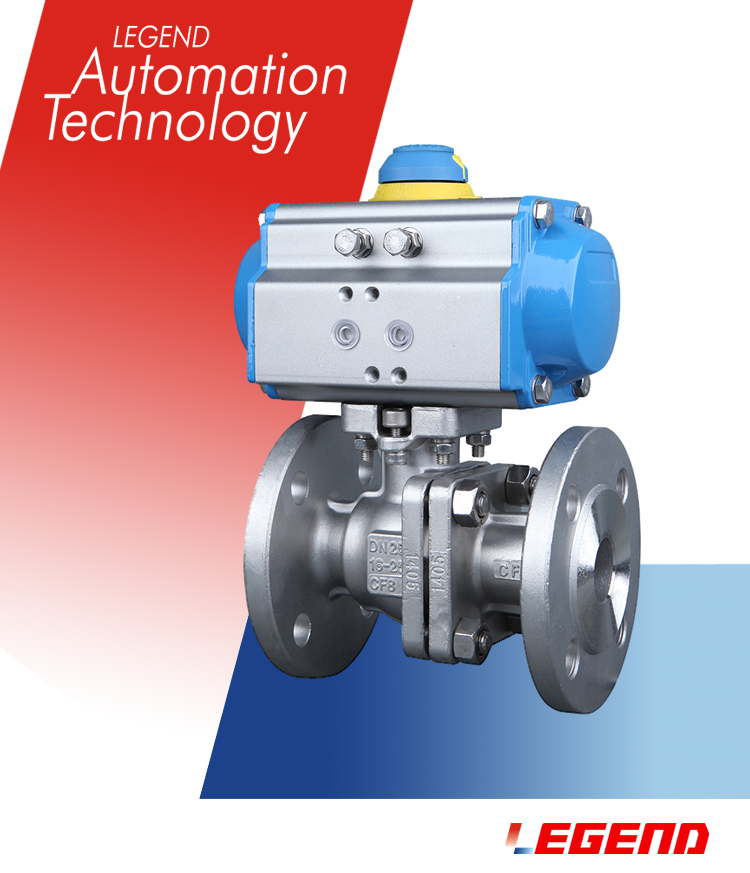

气动法兰球阀 O型法兰防爆气动球阀
