气动球阀型号编制说明
气动球阀型号编制说明要对球阀的附加代号、球阀代号、驱动方式、连接形式、结构形式、密封材质、压力等级、阀体材料做解释，希望对广大用户有所帮助。气动球阀是球阀配上气动执行器，通常配置各种附件，比如电磁阀、气源处理三联件、限位开关、定位器、控制箱等，以实现就地控制和远距离集中控制，在很大程度上节约了人力资源以及时间和an全性。气动球阀具体分类有：不锈钢气动球阀，塑料气动球阀，卫生级气动球阀，碳钢气动球阀，二通气动球阀，三通气动球阀，四通气动球阀。
气动球阀型号表示方法
球阀附加代号：V表示阀芯带有V型结构、D表示低温、B表示保温、P表示偏心结构、U和S及DY多表示上装式；
阀门代号：Q表示球阀；
驱动代号：2表示电液动、3表示涡轮、6表示气动、7表示液动、9表示电动、手动无代号；
连接方式代号：1表示内螺纹、4表示法兰式、6表示焊接、7表示对夹式；
结构型式代号：
浮动式：1表示直通流到、2表示Y型三通、4表示L型三通、5表示T型三通；
固定式：0表示半球直通、6表示四通流道、7表示直通流到、8表示L型三通、9表示Y型三通；
密封材质代号：B巴氏合金、F氟橡胶、F46衬氟、H锈钢、J衬胶、M蒙乃尔合金、N尼龙塑料、蒙乃尔P、Y硬质合金、W阀体直接加工；
压力等级代号：
16表示压力为16公斤（1.6Mpa）较大可到64Mpa；
150LB表示美标磅级压力，较大耐压等级可达2500LB；
5K表示日级压力，较大压力63K；
阀体材质代号：A钛及钛合金、C碳钢、I铬钼钢、P18-8系不锈钢、RMo2Ti系不锈钢、S塑料。
气动球阀作用
气动球阀广泛适用于天然气、油品、化工、冶金、造纸、电力、矿业、印染、生物制药、日用化工、食品饮料、水处理及空气处理等行业的流体控制或调节控制，与自动化气动仪表配套使用。
气动球阀分类
气动球阀主要分为：气动浮动球阀、气动固定球阀、气动O型球阀、气动V型球阀、气动偏心半球阀、气动切断阀、气动三通球阀、气动四通球阀、气动对夹式球阀、气动液压球阀、气动塑料球阀。
气动球阀原理
气动球阀的球从旋塞阀变形，其中心旋转90°。球通过围绕阀体的中心线旋转而打开。圆形通孔或通道穿过其轴线。当球的中心旋转90°时，阀门完全关闭。当执行器工作时，可以用较小的扭矩将阀门紧密关闭，从而实现了快速切断的原理。
气动球阀主要用于中等流量管道的快速切割，分配和修改。气动球阀可快速打开和关闭，适用于大直径和小直径。 V形球体使您可以准确地调整介质流量。气动球阀结构有两个区别。一个是O形球芯，O形球阀芯是浮动精密铸件，流路直径与管道直径相同，主要用作截止开关。另一个是V形球芯，它采用在球芯上切有V形切口的固定结构，然后将定位器安装到执行器上，即可调节含纤维介质与粒状介质的比率。
气动球阀优点
1、流体阻力小，阻力系数与相同长度的管道相等。
2、结构简单，体积小，重量轻。
3、密封性和高度可靠性目前，球阀的密封表面材料广泛用于具有良好密封性能的塑料，也广泛用于真空系统。
4、操作便捷，高速开合，从全开到全关只需旋转90°，便于远程控制。
5、维修方便，气动球阀结构简单，密封圈一般可动，拆装方便。
6、当完全打开或完全关闭时，球和阀座的密封面与介质隔离，即使介质通过，阀的密封面也不会腐蚀。
7、直径范围从几毫米到几米不等，具有广泛的应用范围，可以从高真空到高压应用。
8、由于气动球阀的电源使用气体，因此压力通常为0.2到0.8MPa，这是相对an全的。如果气动球阀泄漏，与液压或电动类型的气体相比，可以直接排放气体，因此不会污染环境，并且非常an全。
9、与手动和涡轮旋转球阀相比，气动球阀可以配置更大的直径（手动和涡轮旋转球阀通常小于DN300口径。现在，气动球阀可以达到DN1200口径。是的。
气动球阀广泛应用于石油，化学，发电，造纸，原子能，航空和火箭等领域，以及人们的日常生活中。

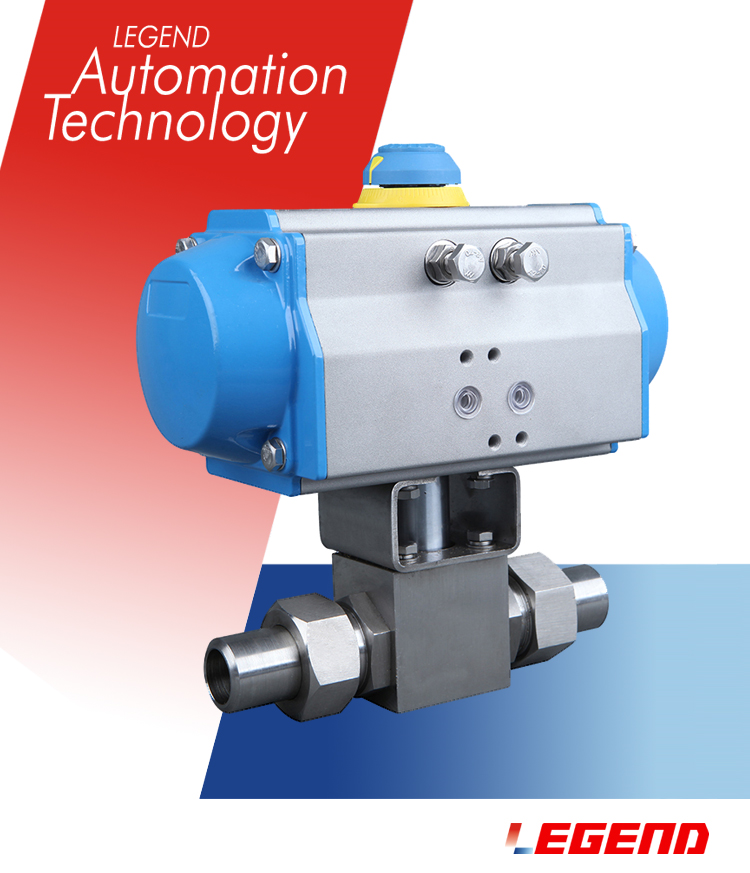

气动球阀图片
