气动蝶阀型号表示方法

气动蝶阀附加代号:BD保温蝶阀、SD伸缩蝶阀、TLD脱硫蝶阀、DH止回蝶阀、DKS快速蝶阀、FDBD方形百叶蝶阀;

蝶阀编制代号:D表示蝶阀;

传动形式代号:手动(省略)、3表示涡轮传动、6表示气动传动、7表示液动、9表示电动;

连接方式代号:4法兰式、6焊接、7对夹式;

结构形式代号:1表示中线型、2表示双偏心、3表示三偏心、4表示变偏心、5表示单偏心;

密封材料代号:H不锈钢、X橡胶、F聚四氟乙烯、FX复合橡胶、M蒙乃尔合金、Y硬质合金、W阀体直接加工;

压力等级代号:10=PN1.0Mpa、16=PN1.6、25=PN2.5、40=PN4.0、PN是国内压力的代号,MPA是压力的单位,一公斤等于0.1Mpa;Class150LB=1.6mpa、300LB=2.5-4.0mpa、Class是美制美标代号,LB是美标磅级单位。

壳体材质代号:C铸钢、P不锈钢304、R不锈钢316、AL特种合金钢、Z铸铁、Q球墨铸铁、N尼龙。

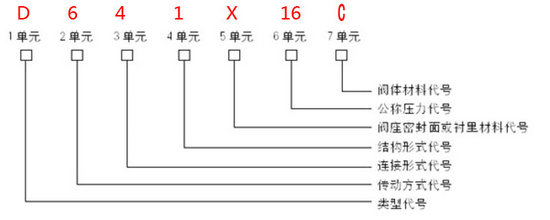

气动蝶阀型号编制说明

气动蝶阀工作原理

气动蝶阀是一种用途广泛的通用阀。如今,许多化学,造纸,煤炭,石油和yi疗行业都使用阀门,尤其是气动阀门,但是在相对较高的使用率下,气动蝶阀在许多气动管道中非常受欢迎。它越来越多地被使用,特别是在低压,大中型口径的管道中。直径越大,则比其他阀门更经济和经济。

气动蝶阀由于其结构简单,易于维护和快速切换而被广泛使用,这不仅提高了工作效率,而且缩短了维护时间。气动蝶阀可以提供出色的效果,因为可以根据客户要求为不同的介质和工作条件选择不同的材料密封环和不同材料的零件。

气动蝶阀由压缩空气提供动力,并驱动阀杆以控制围绕其轴线旋转的盘形蝶形板。阀门的初始位置根据您的实际需要确定。当阀门从其初始位置旋转90°时,动作结束(相反,从开到关,或从关到开),另一个动作(从关到开,或从开到关)结束。

气动蝶阀执行速度较快,在运动过程中不会因堵塞而损坏,不需要操作员的手,可以用作截止阀,实现管道介质的调节和控制功能。它还可以配备阀门定位器。气动蝶阀执行器可分为单作用和双作用类型。双作用类型为排气和排气。其中,单作用执行器具有弹簧复位功能,在发生气体或电源故障时自动打开和关闭非常an全!

气动蝶阀组成

气动蝶阀控制系统主要由过滤器、油雾器、单向阀、稳压气瓶、电磁换向阀、气缸、气动蝶阀模拟显示板、故障报警显示板、PLC可编程序控制器等组成。

气动蝶阀结构原理

气动蝶阀的蝶板安装在管道的径向上。在气动蝶阀体的圆柱形通道中,盘形蝶形板绕轴线旋转,旋转角度为0°zhi90°。当旋转达到90°时,阀门完全打开。

气动蝶阀结构简单,体积小,重量轻且由几个部分组成。另外,通过旋转90°可以快速打开和关闭,并且易于操作,同时,电动阀具有出色的流体可控性。当气动蝶阀处于全开位置时,介质流经阀体的阻力是蝶板的厚度,因此由阀引起的压降很小,并且具有更好的流量控制特性。气动蝶阀有两种类型,弹性密封和金属密封。弹性密封阀和密封环可以安装在阀体内或安装在蝶板周围。

气动蝶阀不仅广泛用于石油,天然气,化学制品和水处理等一般行业,而且还广泛用于火力发电厂的冷却水系统。

气动蝶阀安装

1、安装蝶阀时,请注意阀体上的流向标记,并注意不要在流向上犯错误。

2、在使用蝶阀之前,请确保阀已完全打开并清洁管道,以防止焊渣和其他碎屑损坏密封表面。

3、蝶阀通常配有旁路管道。如果检修或更换蝶阀,则可以照常使用旁通管道。

4、气动蝶阀可以在180°的范围内垂直和水平安装。请勿将气动执行器倒置安装。

5、有关定位器或电磁阀的调试,请参阅手册。

6、气动执行器的曲柄具有方头结构,用作手动装置。如果发生故障,请拆下空气源管,并直接使用手动扳手进行手动操作。

7、如果填料函在使用过程中泄漏,则可以通过拧紧接地螺栓来解决。
